Инверсионная кровля, есть сомнения?

Шесть сомнений относительно инверсионных кровель.

     Инверсионные кровли уступают классическому варианту устройства утепленной плоской крыши в предпочтениях проектировщиков и Заказчиков. Этому есть обоснованные причины и не всегда обоснованные сомнения. Промышленное производство экструдированного пенополистирола (XPS или ЭППС), начатое компанией DOW Chemical, повлекло внедрение инверсионных кровель в практику устройства плоских крыш. Многие помнят утеплитель голубого цвета Roofmate Styrofoam на наших стройках.

укладка экструдированного пенополистирола и пригрузочного слоя на плоской крыше

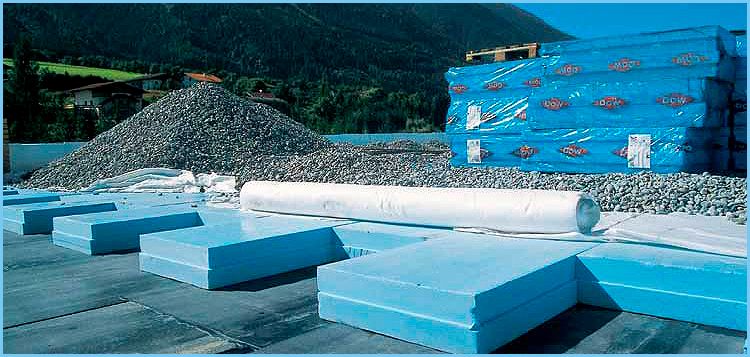

Теплоизоляция Roofmate на строительстве объекта в Турции


     Суть инверсионной кровли, —поверх слоя гидроизоляции укладывается прочный плитный утеплитель из экструдированного пенополистирола (прочность на сжатие от 250 кПа) с хорошим тепловым сопротивлением ( К теплопроводности 0,031 Вт/м град), и минимальным водопоглощением 0,3%. Утеплитель пригружается балластом.

Точка росы при этом выводится в зону утепления, а гидроизоляция одновременно служит и пароизоляцией.

В состав кровли входит гидроизоляция теплоизоляция ЭППС балластный слой

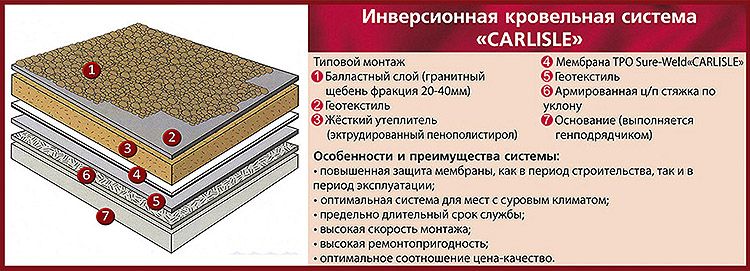

Типовая схема устройства инверсионной кровли с ТПО мембраной "SureWeld CARLISLE"



    Достоинства инверсионной кровли в том, что гидроизоляция защищена от перепадов температур, механических воздействий, ультрафиолета, срок службы ее увеличивается, затраты на ремонт кровли снижаются. Сам утеплитель, благодаря прочности, может быть основанием под устройство эксплуатируемой или зеленой кровли. Решение быстро стало популярным и часто закладывалось в проекты.


     На сегодня классический или традиционный вариант кровельного «пирога», на мой взгляд, лидирует в предпочтениях у проектировщиков и застройщиков.

Причина в обоснованных и не очень обоснованных сомнениях.

1.  Теплоизоляция наберет влаги, станет тяжелее, снизит тепловые характеристики.

2. Со временем тепловые свойства XPS ухудшаются.

3. Застой воды под утеплителем приведет к возникновению плесени, гниению и т. п.

4. Сложности с ремонтом гидроизоляции.

5. Мосты холода в стыках утеплителя снижают эффективность теплоизоляции.

6. Утеплитель в инверсионной кровле рекомендуется укладывать в один слой, но если требуемая толщина утепления по проекту 200 мм, то плиты такой толщины производятся под заказ, и приходится укладывать два слоя по 100 мм, что влечет теплопотери из-за запирания воды между слоями.

Основания для таких суждений имеются

Избыточное водопоглощение экструдированного пенополистирола

- При обследовании одной кровли частного дома я обратил внимание на избыточный вес утеплителя их ЭППС. Он явно набрал воды. Названия или торговой марки на плитах обнаружить не удалось. Это была продукция noname, и это был единственный случай.

Здесь можно рекомендовать применение теплоизоляции проверенных производителей, прошедших международную сертификацию. В России это Пеноплекс, Технониколь, заводы торговых марок Раватерм, Урсафом.


Ухудшение  свойств теплоизоляции со временем

Сайт компании Теплофом (https://teplofom.ru/info/495/) можно найти отчет об обследовании теплоизоляции озелененной инверсной кровли в г. Гамбург (Германия) после 32 лет эксплуатации.

Выводы - "Защита гидроизоляционной мембраны является эффективной и постоянной. Снижения или изменения тепловых характеристик при правильной укладке и применении диффузионных покрытий не ожидается."

(из отчета инженера немецкой строительной компании BDB Heinz Gutze)

"С системно-аналитической точки зрения прогнозируемый срок службы правильно спроектированных и правильно сооруженных инверсионных плоских кровель с использованием плит STYROFOAM составляет 45—50 лет."

Так что оснований сомневаться нет.

Застойные явления внутри кровельного "пирога"

     Плесень и гниение случаются на крышах со слабой разуклонкой (от 0 до 1%). Для инверсионных и эксплуатируемых кровель уклон следует выполнять не менее 1,5%, а лучше 2%.

Сложности с ремонтом гидроизоляции из-за наличия пригрузочного слоя

Данный риск уменьшается применением современных материалов, привлечением проверенных подрядчиков, организацией технадзора. Для проверки качества монтажа в арсенале подрядчиков и заказчиков есть водный тест, аппаратная проверка целостности кровельного покрытия методами электровекторного картирования или высоковольтным дефектоскопом типа Изотест.

Кровлю следует делать сразу хорошо, при сдаче проверять, чтобы ремонт не понадобился. А инверсионное решение надолго сбережет гидроизоляцию.

Тепловые потери на стыках и однослойная укладка теплоизоляции

Здесь сомнения обоснованы, что подтвержлается примечанием нового ГОСТа "Работы кровельные. Монтаж крыш с водоизоляционным слоем из кровельных гибких полимерных (термопластичных и эластомерных) материалов" . Относительно инверсионных кровель в п.п. 7.9. предписывается укладывать теплоизоляцию в один слой, а далее в примечании сказано "...блокирование воды в многослойном утеплителе снижает его теплозащитные свойства и исключает испарение влаги. Расчетную толщину теплоизоляционных плит увеличивают на 10% из-за потери тепла, которое возникает за счет попадания воды в стыки."

     Большинство производителей не выпускает кровельную теплоизоляцию толще 100 мм. Но в большинстве проектов требуется утепление толщиной слоя не менее 150 мм. Следовательно при устройстве инверсионной кровли нужно укладывать два слоя, что не рекомендуется, плюс следует учесть дополнительное утепление для компенсации тепловых потерь, что скажется на бюджете строительства.

С другой стороны, монтажники мембраны часто применяют инверсионную схему устройства кровли, где утеплитель укладывается в два слоя. Жалоб, по их словам, на теплоизоляцию не было

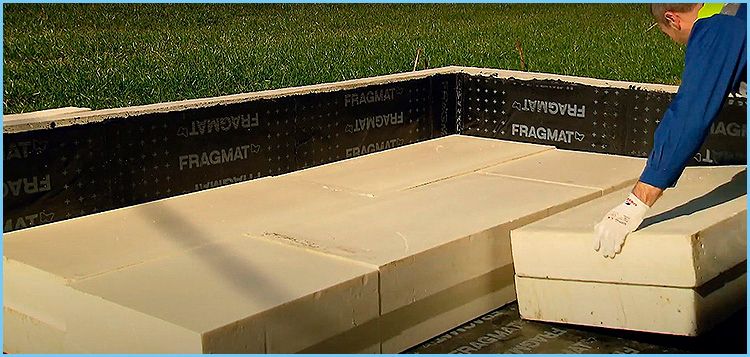

XPS плиты Урсафом толщиной 200 мм

За рубежом нет проблем с 200 мм плитой теплоизоляции

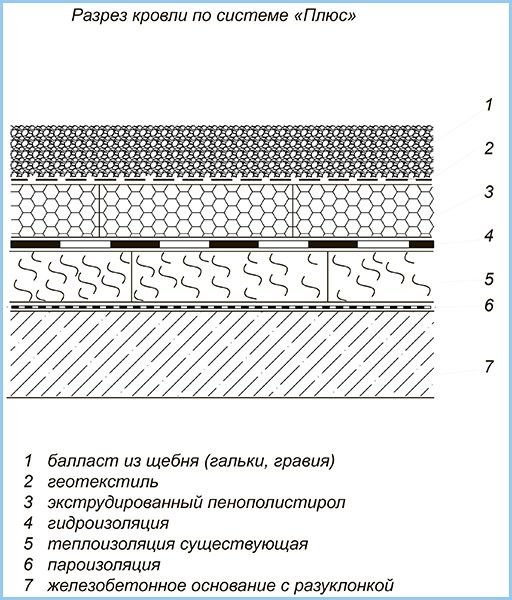

Кровля Плюс это классический пирог плюс слой ЭППС с пригрузом

     Если нужно воспользоваться преимуществами инверсионной кровли и обеспечить достаточную теплоизоляцию, то существет вариант т.н. двойной кровли или кровли по системе "Плюс" . Это когда поверх утепленной классической кровли укладывается слой ЭППС с пригрузом. Обеспечивается защита гидроизоляции и теплозащищенность здания.

      Подобные решения с наружной теплоизоляцией применяются и при ремонте кровли, где необходимо доутепление, и при устройстве эксплуатирумой крыши, где важна защита гидроизоляции и долгий срок ее службы.


     В итоге одно из сомнений, на мой взгляд, является обоснованным, - задержка воды между слоями утеплителя  и снижение тепового сопротивления кровли, но при толщине теплоизоляции 200 мм влияние эффекта незначительно и не замечается.
