Монтаж кондиционеров на плоской кровлe и протечки

     Зимой, после оттепели нас вызвали на объект, где мы монтировали утепленную плоскую кровлю с покрытием из ПВХ мембраны. Из вентиляционной шахты закапала вода.

    Осмотрели гидроизоляцию шахты, кровельное покрытие на плоскости. На стенке шахты у ее основания нащупали лед под мембраной. То есть вода пришла со стены. На шахте на закрепленных кронштейнах стоял кондиционер. Анкерный крепеж проходил сквозь гидроизоляцию, а отверстие было слегка загерметизировано, но видно было, что герметизация нарушилась.

    Понятно, что вода прошла под мембраной через утеплитель на пароизоляцию. Кровля была собрана с механической системой крепления, и через точки крепления вода просочилась на бетонное основание и закапала из шахты.


Способ монтажа кондиционеров на закрепляемых кронштейнах часто встречается на практике.

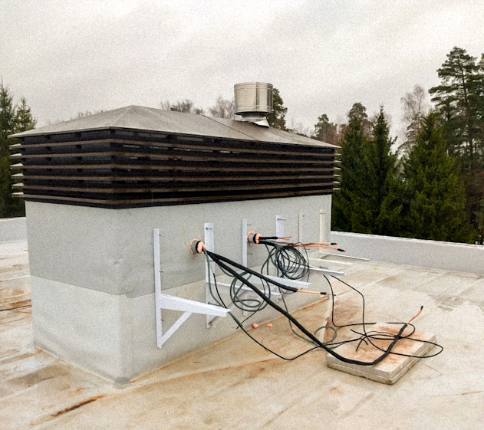

монтаж кронштейнов и проходов для трубок кондиционера через гидроизоляцию

Пример некачественного выполнения монтажа ввода трубок в шахту

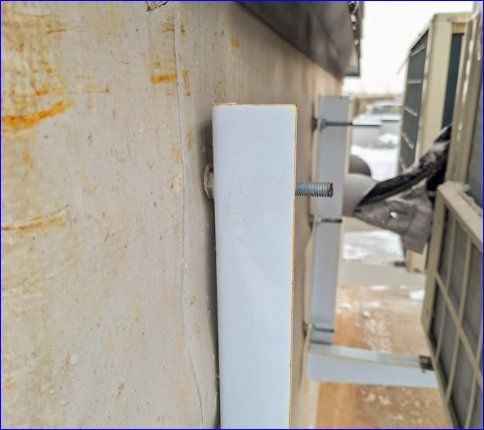

Подготовка кронштейнов и вводов для кондиционеров Через год эксплуатации монтаж может выглядеть так


В зазор между кронштейном и мембраной и далее в крепеж попадает вода со стены шахты

Для предотвращения протечки через крепеж загерметизировали примыкание кронштейна к мембране

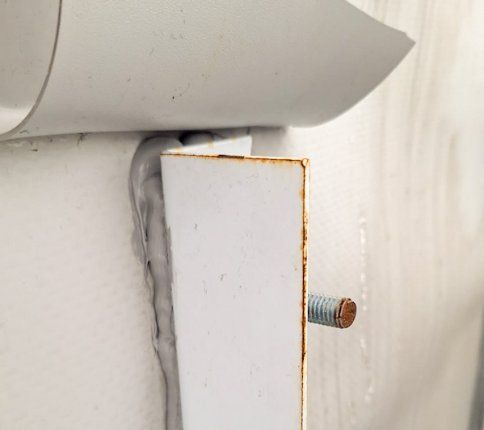

Вода попадает в зазор между гидроизоляцией и кронштейном, а затем и в точку крепления анкера Для устранения протекания крепежа кронштейн обмазывается герметиком, а сверху приваривается латка из мембраны для предотвращения протечки под металл



     Правильно было бы ставить дополнительную широкую шайбу на анкер, прижимать ее гайкой через герметик к гидроизоляции, тогда проход анкера будет герметичным, далее ставить кронштейн.


Удобный способ монтажа кондиционеров на плоской кровле

     Можно устанавливать оборудование на каркасные подставки с широкими пятками-опорами с резиновой прокладкой. Многие монтажники так и делают.

- Размечать и бурить стенки в шахте или парапете не нужно.

- Риск протечек снижается в разы.

- Ввод трубок в шахту можно делать через проходки "Вильпе", например, или через сантехнические фитинги.

Производители опор — компании "Фахман Руссланд", "Термоклип", например.

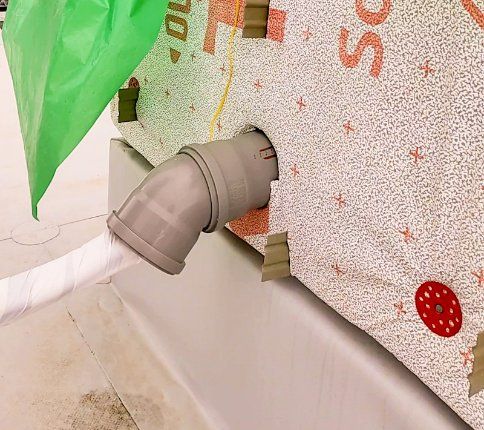

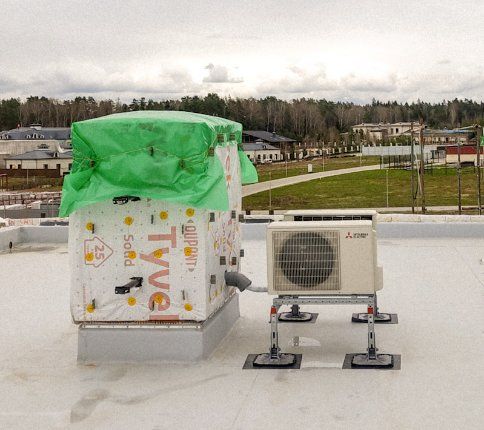

Способ монтаж кондиционеров на каркасе с опорами и прокладками Трубки кондиционера проходят через сантехнический фитинг
