Пять моментов об эксплуатируемой кровле

Балластная кровля с дорожками из бетонной плитки - простейший вариант эксплуатируемой кровли

   Эксплуатируемые кровли стали привычным элементом  городского и загородного строительства.  Это кровли подземных гаражей и стоянок, стилобаты, террасы и балконы, смотровые площадки и т.п.       Исполнение может быть в виде простых балластных  кровель  с дорожками  и  площадками из тротуарной плитки, или  в виде достаточно сложных систем, рассчитанных на автомобильное движение, имеющих пешеходные зоны, газоны и клумбы.

     К наиболее «заслуженным», известным и масштабным эксплуатируемым кровлям в Москве можно отнести кровлю подземной части Офисного центра ОАО «Газпром» на ул. Наметкина, стилобат Храма Христа-Спасителя, кровлю подземного ТРК «Манежная площадь». На сегодня практически любое жилье среднего класса имеет подземный гараж и эксплуатируемую кровлю над ним.
     Дополнительной темой идут озелененные кровли, которые пока не стали частым явлением в Москве. Их монтаж и эксплуатация требуют выверенного подхода и оказываются относительно хлопотным мероприятием.


 О чем нужно помнить при планировании эксплуатируемой кровли
     Принципы здесь те же, что и при устройстве обычной утепленной кровли, но есть особенности в деталях.
В состав кровли входят следующие элементы,
· Подготовленное основание с уклонами
· Пароизоляция, если кровля классического типа.
· Теплоизоляция
· Гидроизоляция
· Защитно-дренажный слой
· Разделительные слои
· Корнезащита и влагоудержание для зеленых кровель.
· Эксплуатируемый слой (тротуарная плитка, газон, балласт, плитка по стяжке, террасная доска и т.п.)
· Система водоотвода


1. Уклоны на кровле
     Проектировать уклон следует величиной не менее 1,5%. Немецкие нормы рекомендуют 2%. В практике  встречаются ситуации, когда из-за формы кровли, низких парапетов и дверных порогов максимально возможный уклон составляет 1%. В этом случае необходимо продумывать дополнительные меры,

- улучшение дренажа над гидроизоляционным слоем,

-закладывать высококачественную гидроизоляцию, т.к. на ней будет задерживаться вода;

- предусматривать поверхностный водоотвод.



2. Утепление
     Отлично себя зарекомендовал экструдированный пенополистирол, но нет особых ограничений на утеплители других типов, подходящих под проектные требования.
    Экструдированный пенополистирол завоевал популярность в связи с малым удельным весом, долговечностью, отсутствием водопоглощения, высоким тепловым сопротивлением, что дает возможность оптимизировать высоту кровельного пирога.
     В Европе популярны полиуретановые и PIR утеплители. В России растет производство и потребление PIR утеплителя в том числе при устройстве кровель.

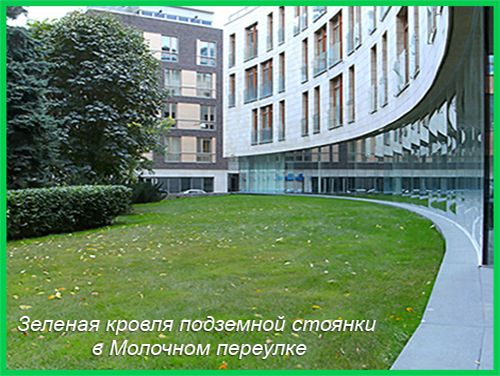

Зеленая кровля над подземной стоянкой. Гидроизоляция Resitrix, утепление - XPS, дренаж и грунт


3. Классический или инверсионный тип кровли

     Производство экструдированного пенополистирола положило начало внедрению инверсионных кровель, - кровель, где утепление находится поверх гидроизоляции. У каждого типа кровли есть свои достоинства и (не хочется употреблять слово недостатки) особенности



Инверсионная кровля

Достоинства Особенности
Кровельный материал сразу после монтажа защищен утеплителем   от механических воздействий, ультрафиолета  и перепадов температур. Усложняется доступ к гидроизоляционному слою в случае необходимости ремонта
Не нужно делать пароизоляцию



Классическая кровля

Достоинства Особенности
 Легче доступ к гидроизоляционному слою в случае необходимости ремонта  Вырастает количество технологических операций при монтаже.
 Можно выполнить качественную пароизоляцию, которая будет являться в том числе и резервной гидроизоляцией  Необходимость защитного слоя для гидроизоляции. Требование к защите гидроизоляции на время монтажа


 4.Требования к гидроизоляции

  • Высокое относительное удлинение при нагрузках.
  • Способность переносить осадочные деформации и вес вышележащих слоев.
  • Химическая и биологическая стойкость.
  • Высокий срок службы
  • Стойкость к прорастанию корней при наличии озеленения на кровле.

     Данным требованиям удовлетворяют полимерные кровельные мембраны и высококачественные полимер-битумные  материалы.

    Практически все производители  ПВХ и ТПО мембран имеют марки, предназначенные для балластных и эксплуатируемых кровель. Для эксплуатируемой кровли рекомендуемая толщина полимерных мембран – не менее 1,5 мм. Полимер-битумные материалы укладываются в два слоя, но есть и однослойные решения.



     Отмечу материалы, с которыми работала наша организация

Материал  Тип материала, производитель
 Резитрикс  Многослойная мембрана 3,1 мм,  (ЭПДМ, ТПЭ, СБС-битум), Германия
 ПВХ-мембрана Алькорплан 35177  ПВХ-мембрана, Ренолит, Бельгия
 ПВХ-мембрана Sikaplan SGMA  ПВХ-мембрана, SIKA, Швейцария
ТПО мембрана Safnafil TG6615 ТПО мембрана, Sika, Швейцария
 ПВХ-мембрана Экопласт V-GR  ПВХ-мембрана, Технониколь, Россия



      Среди коллег хорошие отзывы имеет однослойные полимер-битумные материалы Теранап, Ультранап производства компании Икопал.

     Наилучшим выбором я считаю мембрану Резитрикс.



5. Разделительные и дренажные слои

     Разделительные и дренажные слои нужны для отвода воды с поверхности, ее фильтрации,  для отвода паров с поверхности гидроизоляции. Они разделяют пригрузочные и финишные слои кровельного пирога от гидроизоляции или утеплителя в случае инверсионной кровли.

     В самом просто варианте таким слоем является геотекстиль плотностью не менее 300 г/м кв., который укладывается под балластный слой из гальки или щебня. В случае более сложных эксплуатируемых кровель добавляется профилированная мембрана, например «Плантер», или аналог, фильтрующая мембрана.  В зависимости от задачи проектируется состав промежуточных слоев.
